Tire Knowledge
輪胎新知
輪胎基本資料

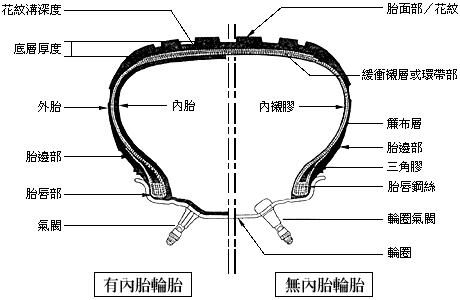

1. 輪射層輪胎各部份名詞介紹
用於輻射層及交叉層環帶輪胎,在胎面與胎體間沿圓周上貼環帶,使胎體被束緊並減少輪胎之變形。
為一平行纖維股編織之尼龍或聚酯之簾布,其上被覆以橡膠。
輪胎胎面部與胎唇部間之材料。
胎唇橡膠體及下胎邊壁處,為高硬度三角形之結構。
封住並固持輪圈,以支撐載重負荷。
為支撐外胎或外胎與內胎組合體之金屬製之圓圈。
係以鋼絲(用青銅電鍍)作主體,外面用橡膠或簾布類保護並捲於胎體簾布層內,供固座於輪圈之部位。

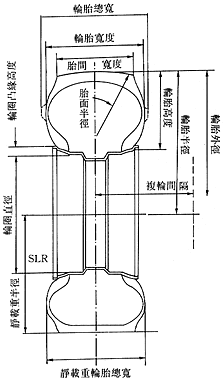

輪胎與標準的輪圈組合後,在標準氣壓及未載重情況下的直徑。
輪胎外徑的二分之一。
上述條件下,輪胎的最寬度,包含紋路及文字等。
輪胎總寬減去紋路和文字後所得的寬度。
輪胎外徑減圈直徑÷1/2之剖面高度。
最大胎肩部份的剖面寬度,一般指胎紋所構成的胎面寬度。
參閱輪圈章節之定義。
依用途及型別而異,本圖為典型圖例,較詳細說明在“輪圈”章節。
輪胎靜止狀態下,加上汽車規定的載重時,由胎面接地面到輪胎軸中線之距離。
輪胎中心線至輪圈安裝面的距離,參考“偏位”單元。
車輛採用複輪時,二個輪胎胎邊間,最相互靠近的距離。
垂直圓周方向的接地面最大寬度/圓周向最大長度。
接地寬度與長度所包含的面積。
2. 輪胎標稱尺度與速度標示
輪胎標稱尺度
輪胎
種類
度量
單位
標稱尺度 斷寬(mm) 扁平比 內徑 輻射層 負重
指數
速度
標示
卡 、 汽 車 胎 英制 10.00-20 10.00 - 20英吋 斜交層 - -
11.00R20 11.00 - 20英吋 R - -
公制 185R14C 185 (80) 14英吋 R - -
315/80R22.5M 315 80 22.5英吋 R - M
165R13 82S 165 (80) 13英吋 R 82 S
205/70R14 94T 205 70 14英吋 R 94 T
185/65R14 85H 185 65 14英吋 R 85 H
輪胎速度標示 (最高速限 公里/小時)
速度標示 F G J K L M N P Q R S T U H V
速度 80 90 100 110 120 130 140 150 160 170 180 190 200 210 240
3. 輪胎載重指數
載重指數:輪胎在指定的最大充氣壓力下,一條輪胎所能負荷之最大載重數值。
輪胎標稱尺度
輪胎
種類
度量
單位
標稱尺度 斷寬(mm) 扁平比 內徑 輻射層 負重
指數
速度
標示
卡 、 汽 車 胎 英制 10.00-20 10.00 - 20英吋 斜交層 - -
11.00R20 11.00 - 20英吋 R - -
公制 185R14C 185 (80) 14英吋 R - -
315/80R22.5M 315 80 22.5英吋 R - M
165R13 82S 165 (80) 13英吋 R 82 S
205/70R14 94T 205 70 14英吋 R 94 T
185/65R14 85H 185 65 14英吋 R 85 H
輪胎速度標示 (最高速限 公里/小時)
載重指數 載重(kg) 載重指數 載重(kg)
32 112 76 400
33 115 77 412
34 118 78 425
35 121 79 437
36 125 80 450
37 128 81 462
38 132 82 475
39 136 83 487
40 140 84 500
41 145 85 515
42 150 86 530
43 155 87 545
44 160 88 560
45 165 89 580
46 170 90 600
47 175 91 615
48 180 92 630
49 185 93 650
50 190 190 94 670
51 195 95 690
52 200 96 710
53 206 97 730
54 212 98 750
55 218 99 775
56 224 100 800
57 230 101 825
58 236 102 850
59 243 103 875
60 250 104 900
61 257 105 925
62 265 106 950
63 272 107 975
64 280 108 1000
65 290 109 1030
66 300 110 1060
67 307 111 1090
68 315 112 1120
69 325 113 1150
70 335 114 1180
71 345 115 1215
72 355 116 1250
73 365 117 1285
74 375 118 1320
75 387 119 1360
